Piec nadmuchowy OKTAGON PN2 z nadmuchem dmuchawa 30 kW

DANE TECHNICZNE:

• model: OKTAGON PN2
• producent: HIGHER
• kolor: czarny
• moc nominalna: 30 kW
• moc maksymalna: 35 kW
• orientacyjna powierzchnia grzewcza: 350 m²
• materiał wykonania: stal
• powłoka / malowanie: farba żaroodporna
• klasa efektywności energetycznej: A
• index efektywności energetycznej: 110
• waga netto: 260 kg
• waga brutto: 290 kg
• wylot spalin: górny
• średnica wylotu spalin: Ø 150 mm
• średnica wylotu powietrza: 4x Ø 150 mm
• wydajność: 72%
• temperatura spalin: 279°C
• emisja PM przy 12% O₂: 47 mg/m³
• emisja OGC przy 12% O₂: 109 mg/m³
• emisja CO przy 12% O₂: 1860 mg/m³
• emisja NOx przy 12% O₂: 115 mg/m³
• wymagany ciąg kominowy: 12 Pa
• zużycie paliwa: 1,5 kg/h
• odstęp od części palnych: > 1,20 m
• rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤ 20%* mg/Nm³, brykiety, węgiel tylko jako dodatek do 10%

DANE TECHNICZNE WENTYLATORA:

• rodzaj wentylatora: osiowy tłoczący
• materiał wykonania: stal (śmigła + obudowa)
• średnica: Ø 430 mm
• zasilanie: 230 V / 50 Hz
• silnik: 4P
• pobór prądu: 0,82 A
• prędkość obrotowa: 1350 obr./min
• wydatek powietrza: 4650 m³/h
• bezpieczeństwo: znak CE + siatka ochronna

DANE TECHNICZNE STEROWNIKA:

• model: regulator obrotów nadmuchu SN 21
• zakres napięcia znamionowego: 230 V
• zasilanie: 50 Hz
• pobór mocy: 2 W
• zakres pomiaru temperatury kotła: od 1°C do 125°C
• zakres załączania temperatury wentylatora: od 35°C do 80°C
• stopień ochrony obudowy: IP20
• klasa ochronności: II

BEZPIECZEŃSTWO:

• znak CE: TAK
• norma EN 13240:2008: TAK
• zgodność z ECO Design 2022 (EKOPROJEKT): TAK
• znak BlmSchV: NIE

FUNKCJONALNOŚĆ:

• wizja ognia: NIE
• system czysta szyba: NIE
• deflektor spalin: TAK
• regulacja szybkości spalania: TAK
• regulowany szyber: TAK
• ruszt: stalowy

OPCJE:

• PN1: 12 kW
• PN2: 20 kW
• PN3: 25 kW
• PN4: 30 kW
• PN5: 45,5 kW
• OKTAGON PN2: 30 kW
• OKTAGON PN3: 40 kW

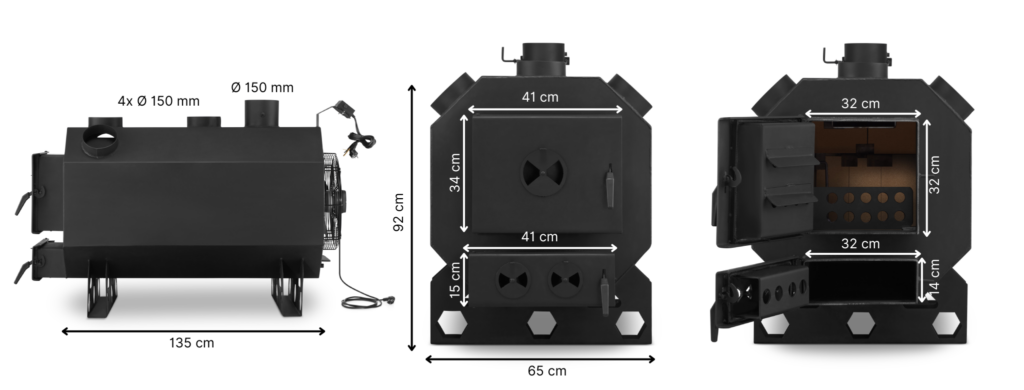

WYMIARY:

• wysokość całkowita: 92 cm
• szerokość całkowita: 65 cm
• głębokość całkowita: 135 cm
• wysokość paleniska: 45 cm
• szerokość paleniska: 55 cm
• głębokość paleniska: 100 cm
• wysokość drzwiczek górnych: 34 cm
• szerokość drzwiczek górnych: 41 cm
• wysokość drzwiczek dolnych: 15 cm
• szerokość drzwiczek dolnych: 41 cm
• górny otwór załadunkowy: szerokość: 32 cm x wysokość: 32 cm
• dolny otwór załadunkowy: szerokość: 32 cm x wysokość: 13 cm
• ruszt żeliwny: szerokość: 25 cm x głębokość: 100 cm
• wysokość nóżek: 14 cm

CHARAKTERYSTYKA:

• innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności
• duży deflektor spalin zmniejszający zużycie paliwa do 30%
• pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd
• solidna konstrukcja wykonana z blachy kotłowej P265GH i 16M06 o grubości 5 mm
• w komplecie wentylator osiowy o prędkości 1350 obr./min i wydajności 4650 m³/h oraz sterownik SN 21 do regulacji pracy wentylatora
• wysoka efektywność energetyczna: klasa A, index efektywności 110, wydajność 72%
• duża komora spalania i wygodne drzwi załadunkowe dla komfortu użytkowania
• spełnia normy środowiskowe i jest dopuszczony do stosowania
• idealny do pomieszczeń przemysłowych, warsztatów, hal magazynowych i produkcyjnych

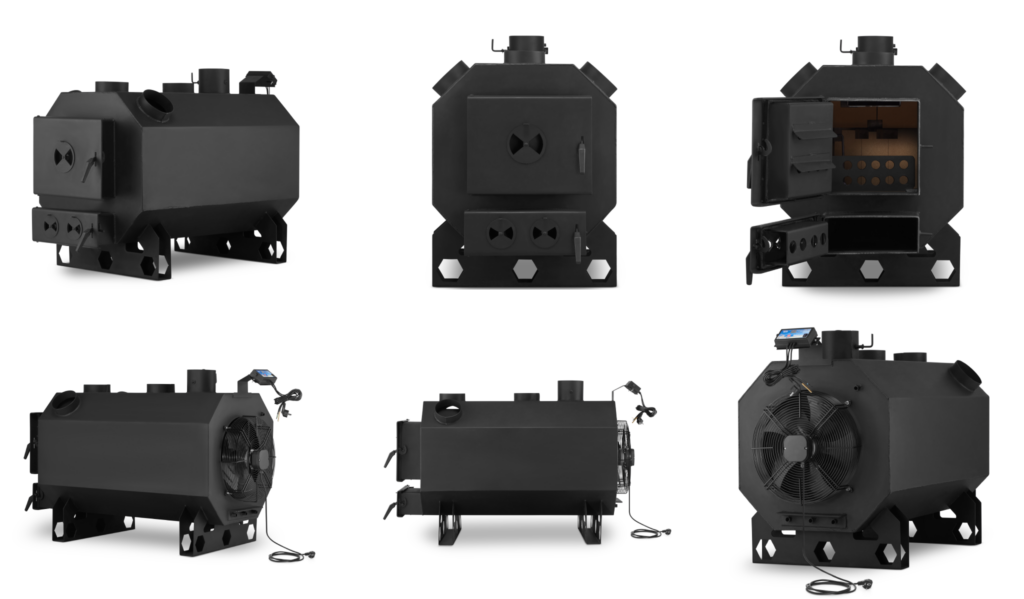

INNOWACYJNY OCTAGON HEATING SYSTEM

OCTAGON HEATING SYSTEM to specjalnie opracowana i dobrana konstrukcja pieca oparta na nietypowym kształcie. To właśnie kształt OKTAGONU w sposób optymalny pozwala na zastosowanie bardzo dużych drzwi załadunkowych oraz olbrzymiej poziomej komory spalania (dzięki potężnej komorze spalania piec pomieści kawałki drewna o długości nawet 100 cm!) otoczonej specjalnym płaszczem powietrznym. Piec nadmuchowy OKTAGON PN2 to wysokowydajny system grzewczy, który doskonale sprawdzi się w różnorodnych obiektach, takich jak hale przemysłowe, warsztaty, magazyny, garaże czy szklarnie.

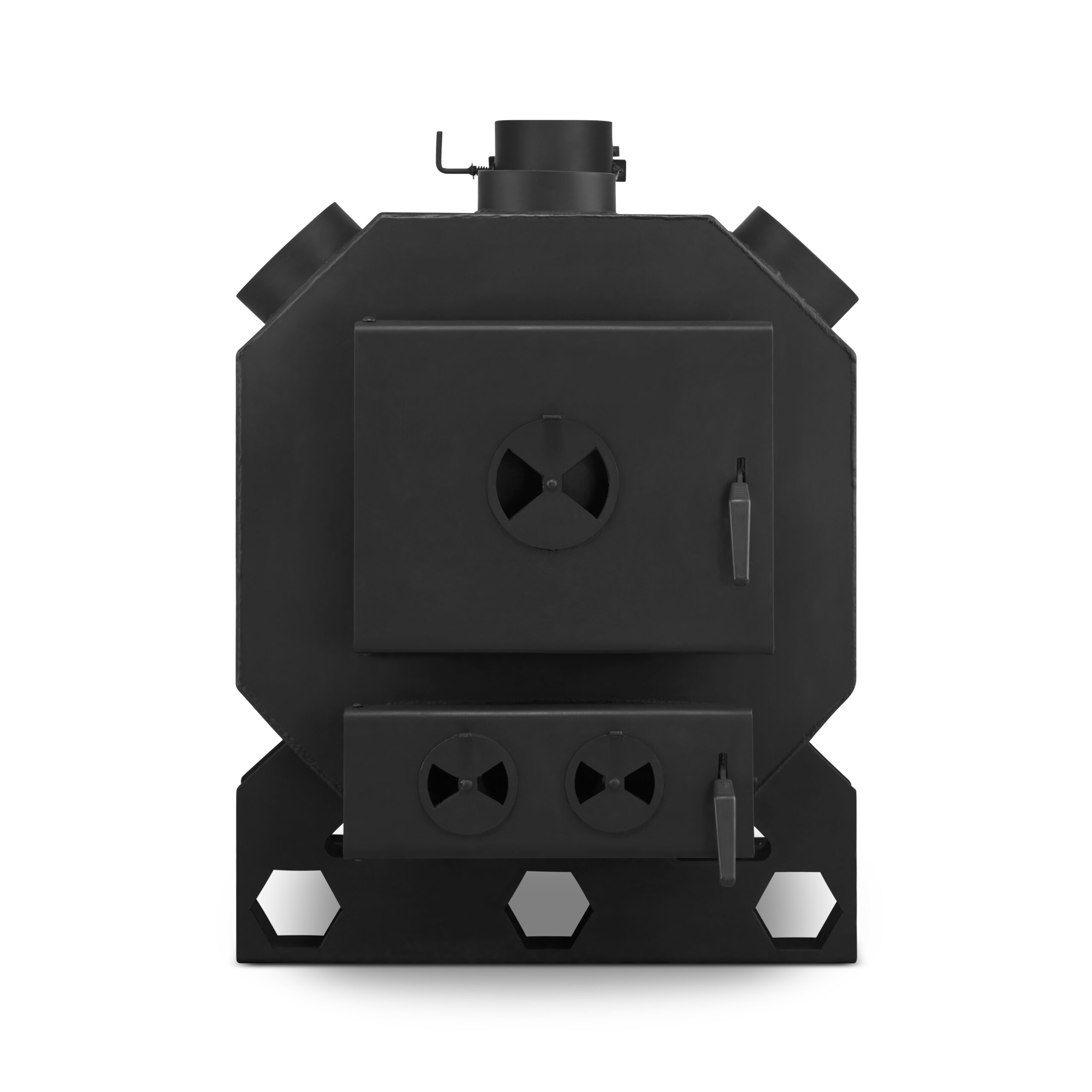

PERFEKCYJNIE PRZEMYŚLANY KSZTAŁT

Nie bez powodu piec nosi nazwę OKTAGON – w końcu właśnie taki przybiera kształt. Czy był to wymysł designerów, żeby piec prezentował się oryginalnie? Nie! Tu wszystko jest przemyślane. Bryła pieca w kształcie oktagonu doskonale sprawdza się w procesie szybkiego oddawania gorącego powietrza. Konstrukcja pieca jest bardzo ergonomiczna, bowiem niskie położenie otworu zasypowego pozwala na wygodną i łatwą obsługę pieca.

OCTAGON HEAT SYSTEM to efekt wieloletnich badań i dopracowywania konstrukcji do perfekcji. Cel? Maksymalna wydajność, ekspresowa obsługa i możliwość spalania potężnych polan drewna. To właśnie duże kawałki drewna gwarantują długie spalanie, mniejszą częstotliwość dokładania opału i realne oszczędności czasu.

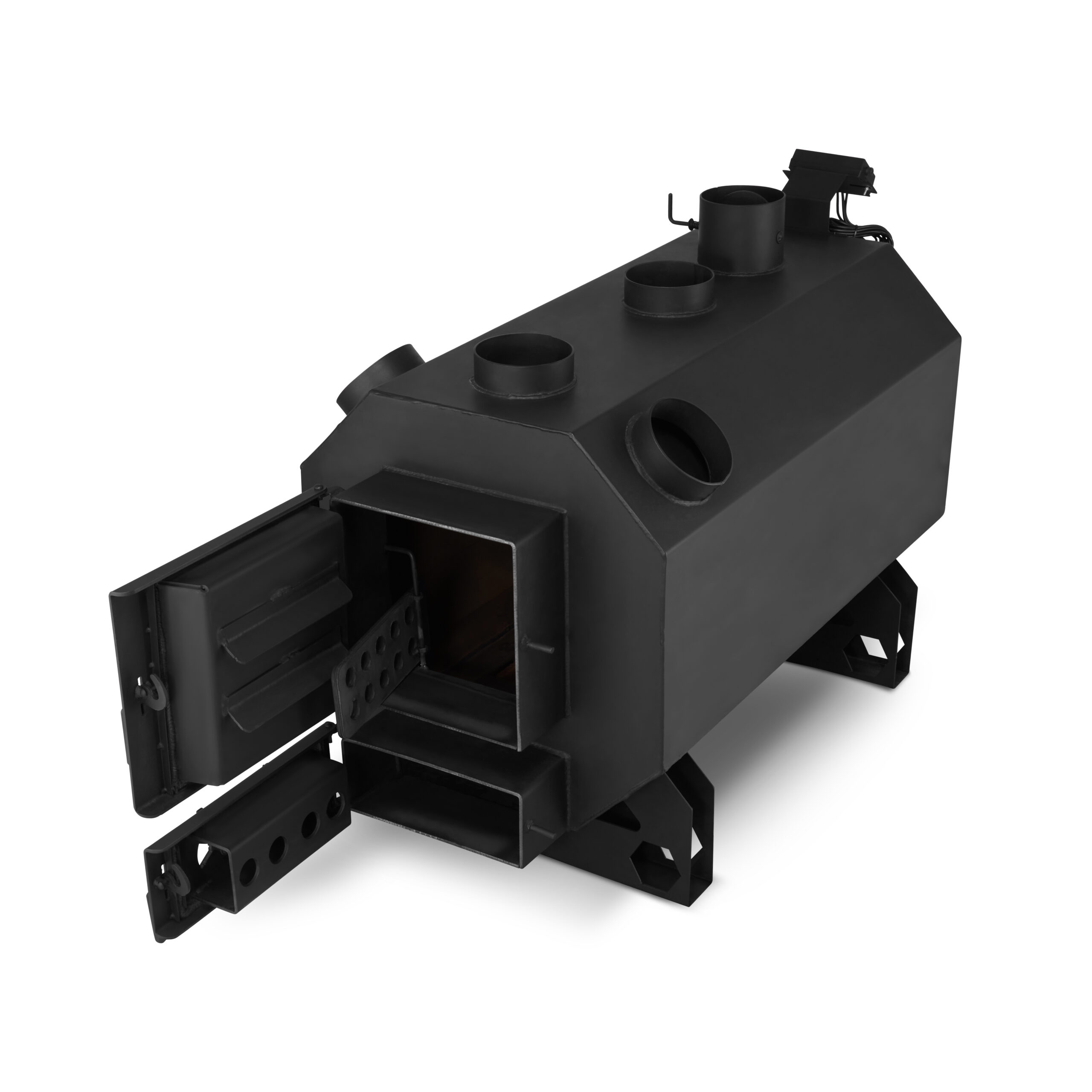

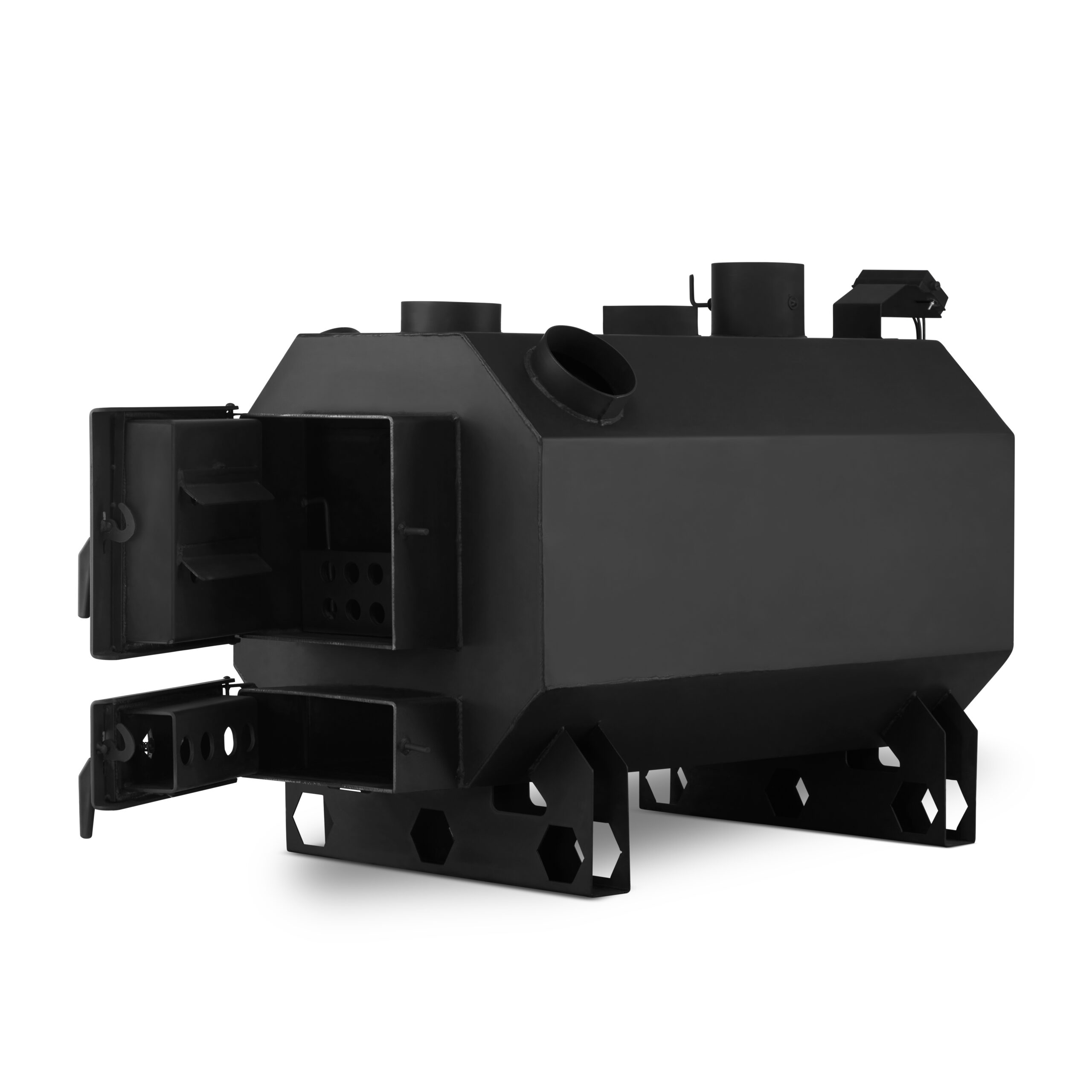

CODZIENNA EKSPLOATACJA PIECA – WYGODA I OSZCZĘDNOŚĆ CZASU

Piec nadmuchowy OKTAGON PN2 został zaprojektowany z myślą o maksymalnej wygodzie użytkowania. Dzięki dużym drzwiom załadunkowym oraz obszernej komorze spalania (mieszczącej polana drewna o długości nawet 100 cm!) nie trzeba co chwilę dorzucać opału. Automatyczna regulacja nadmuchu powietrza oraz wydajny wentylator sprawiają, że obsługa pieca ogranicza się do minimum. Wystarczy załadować drewno, ustawić parametry i cieszyć się szybkim oraz równomiernym ogrzewaniem bez zbędnego pilnowania.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Piec nadmuchowy OKTAGON PN2 to konstrukcja stworzona z najwyższej jakości blachy kotłowej P265GH i 16M06 o grubości nie mniej niż 5 mm, co zapewnia odporność na wysokie temperatury i długą żywotność pieca. Powłoka wykonana z silikonowej farby żaroodpornej chroni przed korozją i uszkodzeniami. Piec spełnia normy EN 13240:2008 oraz wymogi ECO Design 2022, co oznacza, że jest zarówno wydajny, jak i przyjazny dla środowiska.

JAK DZIAŁA PIEC NADMUCHOWY?

Ogrzewanie nadmuchowe to metoda, która zapewnia natychmiastowy efekt cieplny. W piecu OKTAGON PN2 gorące spaliny podgrzewają powietrze w specjalnym płaszczu otaczającym komorę spalania, a następnie wentylator tłoczy je do pomieszczenia lub systemu kanałów. Dzięki temu ciepło rozchodzi się równomiernie i szybko, co jest kluczowe w dużych obiektach, takich jak hale przemysłowe czy warsztaty.

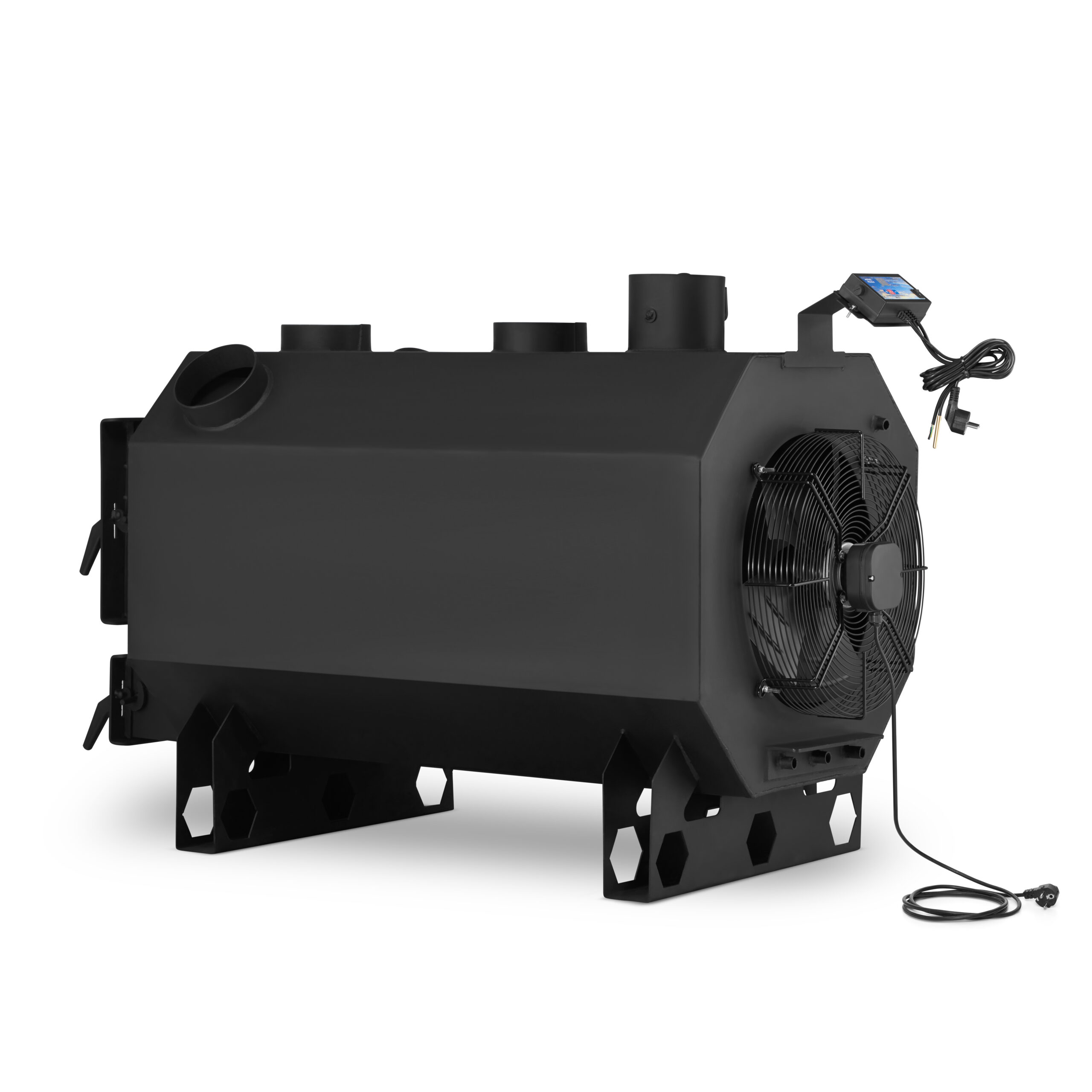

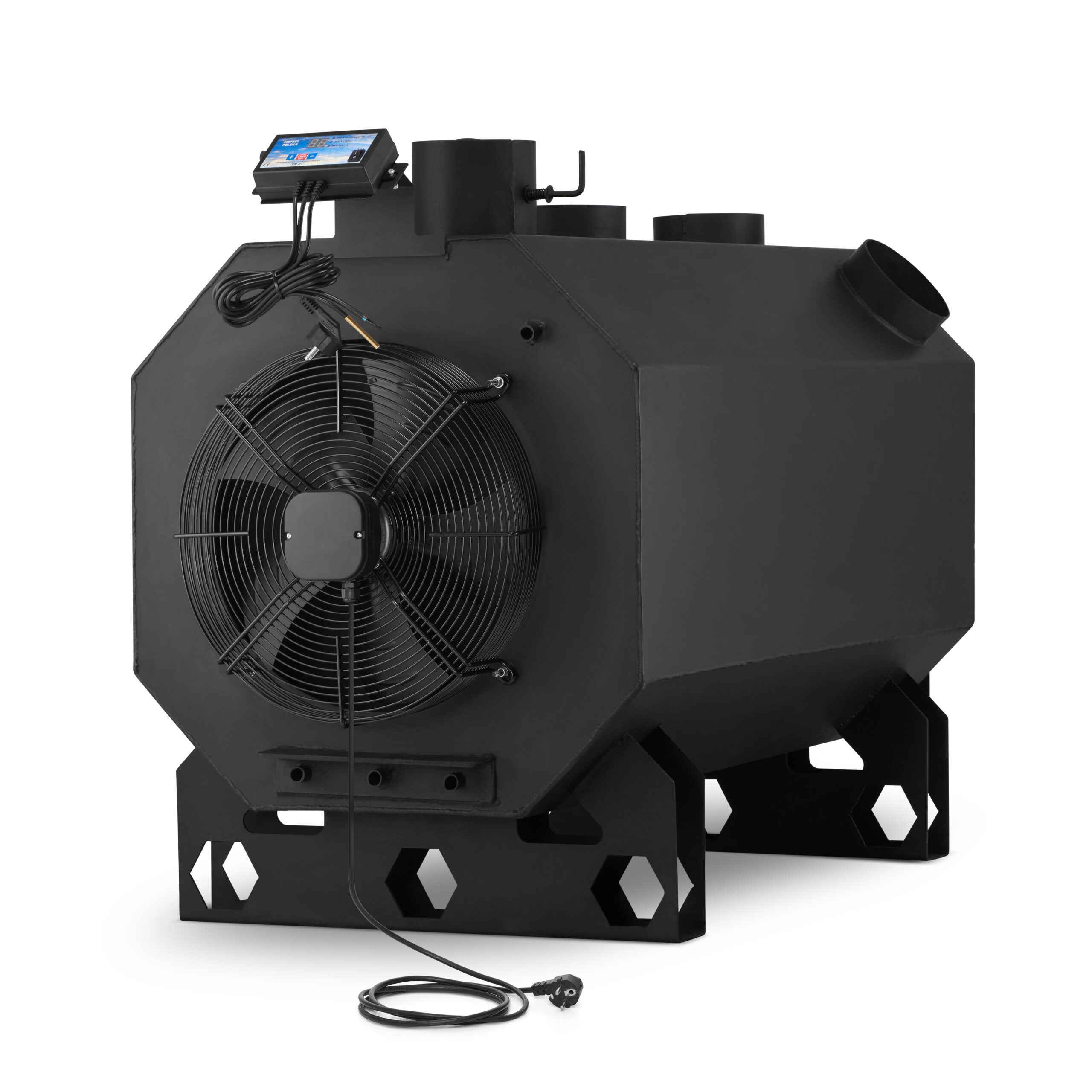

MOCARNY WENTYLATOR

W piecu zastosowano osiowy wentylator tłoczący o średnicy 430 mm, który zapewnia wydajność aż 4650 m³/h. Dzięki temu ciepłe powietrze jest efektywnie rozprowadzane po całym pomieszczeniu. Silnik o mocy 0,82 A, obroty 1350 obr./min oraz solidna stalowa konstrukcja gwarantują niezawodność i długą żywotność.

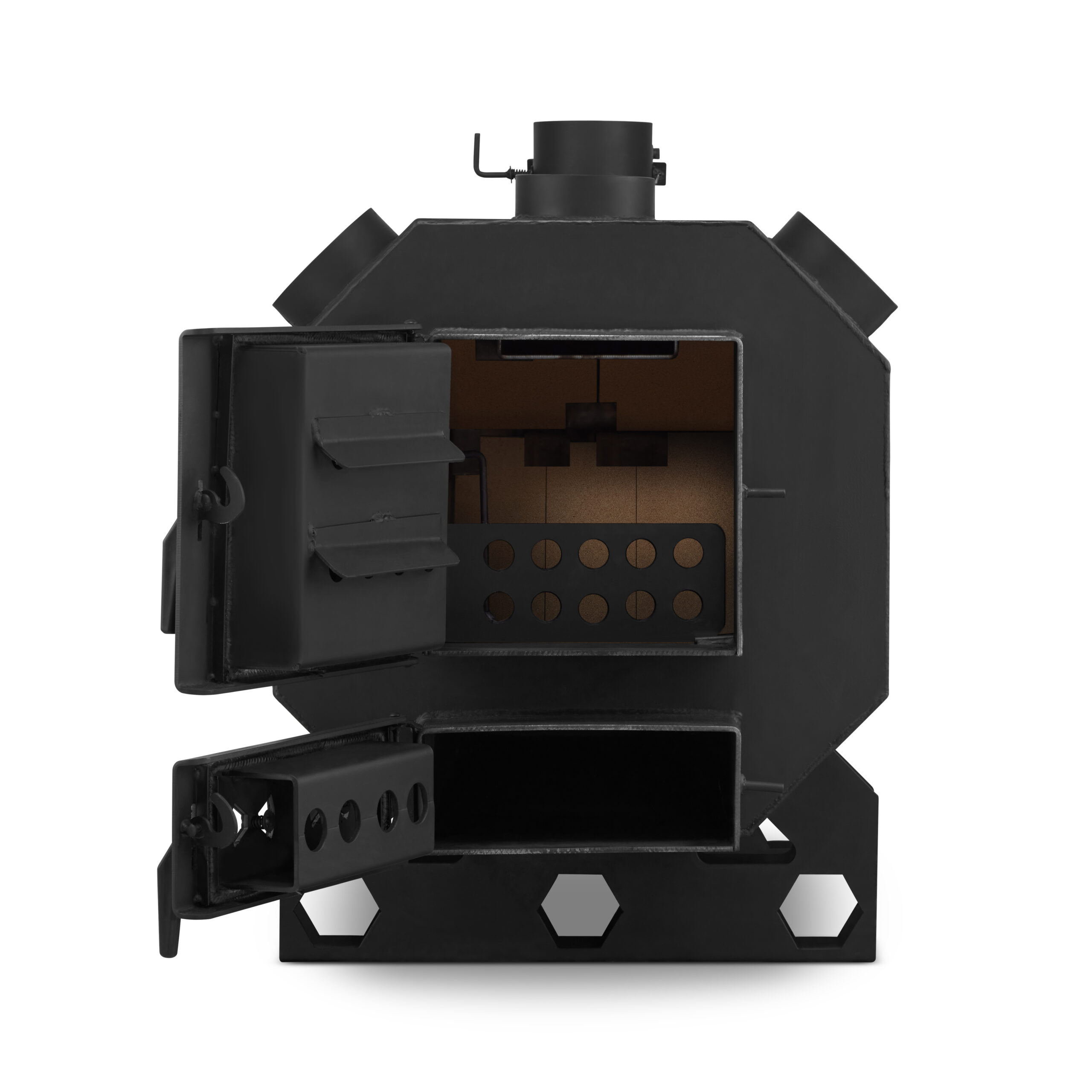

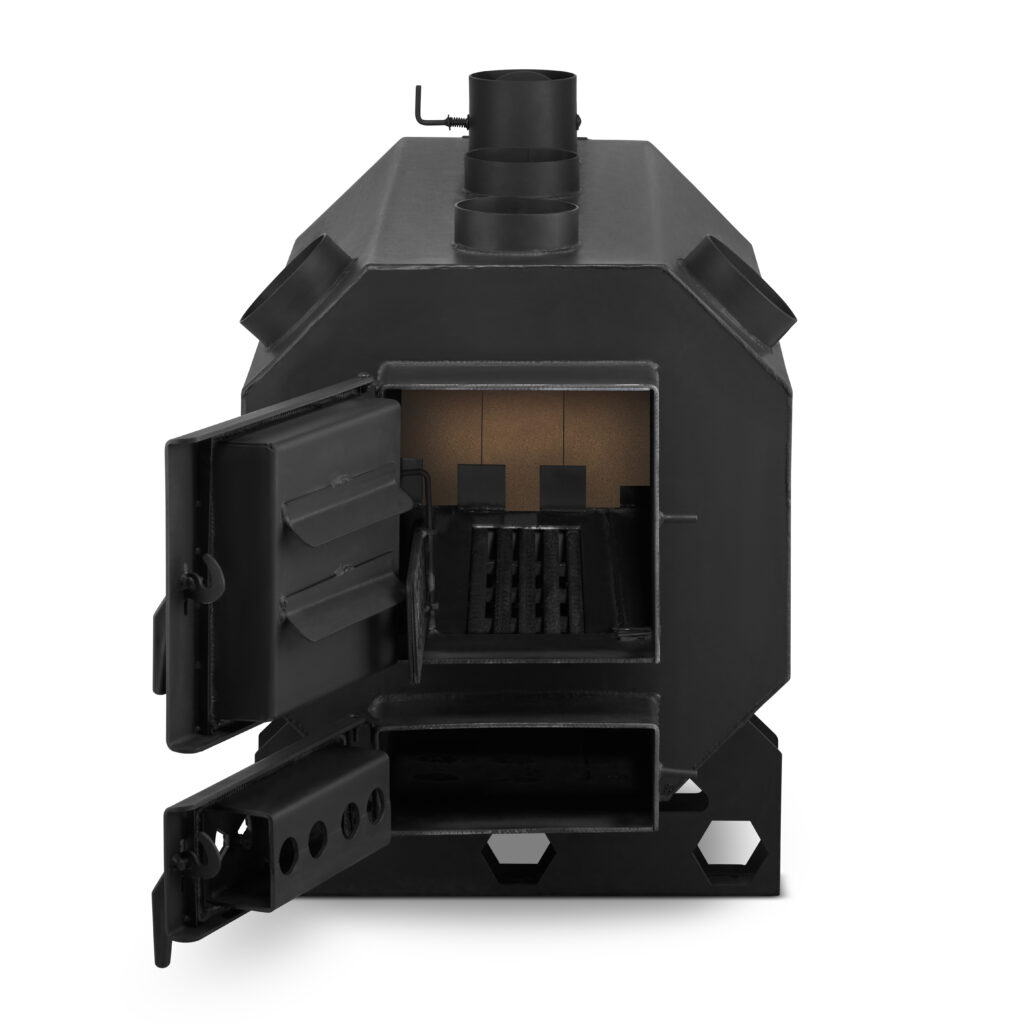

CEGŁY SZAMOTOWE – WYŻSZA TEMPERATURA, DŁUŻSZE SPALANIE

Wnętrze pieca wyłożone jest cegłami szamotowymi, które akumulują ciepło i stabilizują proces spalania. Dzięki temu piec nie tylko działa efektywniej, ale również zużywa mniej paliwa. Dodatkowo szamot zwiększa temperaturę spalania, co przekłada się na lepszą efektywność cieplną i niższą emisję spalin.

Warto dodać, że cegły szamotowe charakteryzują się wysoką odpornością na działanie wysokich temperatur oraz są odporne na bardzo duże „szoki” temperaturowe. Wyłożenie paleniska cegłami szamotowymi skutecznie chroni ścianki pieca przed przepaleniem i korozją, wydłużając jego żywotność. Cegły szamotowe są odporne na działanie agresywnych substancji chemicznych, które mogą powstawać w procesie spalania różnych paliw.

GDZIE SPRAWDZI SIĘ OKTAGON PN2?

Dzięki dużej mocy grzewczej (35 kW) i możliwości ogrzewania do 350 m², piec świetnie sprawdza się w:

• pomieszczeniach przemysłowych,
• warsztatach,
• halach magazynowych, produkcyjnych,
• szklarniach,
• suszarniach,
• garażach,
• domach jednorodzinnych,

a także wszędzie tam, gdzie ciepłe powietrze może być rozprowadzone systemem rur stalowych lub aluminiowych giętkich. Piec nadmuchowy OKTAGON PN2 jest bardzo wydajnym źródłem ciepła. Ogrzane powietrze może osiągać temperaturę nawet do 200°C.

PIECE NADMUCHOWE – IDEALNE POŁĄCZENIE OGRZEWANIA KONWEKCYJNEGO I NADMUCHOWEGO

Generalnie główną ideą pieców nadmuchowych było stworzenie urządzenia grzewczego, które połączy dwie metody ogrzewania pomieszczeń: metodę konwekcyjną oraz nadmuchową. Ogrzewanie konwekcyjne to proces przenoszenia ciepła za pomocą ruchu mas powietrza. Gorące powietrze unosi się, a zimniejsze opada, tworząc cykl konwekcyjny. Ogrzewanie nadmuchowe oparte jest na tej samej zasadzie, ale proces „mieszania się” powietrza dodatkowo wzmacnia i przyspiesza wentylator, w rezultacie znacznie zwiększając efektywność, szybkość ogrzewania oraz równomierność (szerzej o zaletach połączenia tych dwóch sposobów ogrzewania dalej).

ZALETY OGRZEWANIA KONWEKCYJNEGO I NADMUCHOWEGO

Dla pokazania zalet naszego rozwiązania zebraliśmy kilka najważniejszych cech. Pokazują one charakterystykę tego sposobu ogrzewania oraz odpowiadają na pytanie: czy warto stosować takie rozwiązanie?

1. Relatywnie niski koszt zakupu: W porównaniu do innych systemów grzewczych, koszt zakupu i eksploatacji pieca nadmuchowego jest stosunkowo niski. Sprawia to, że inwestycja w takie urządzenie grzewcze szybko się zwraca.
2. Szybkie nagrzewanie: Połączenie konwekcji i nadmuchu w jednym urządzeniu zapewnia błyskawiczne ogrzanie pomieszczenia, co jest szczególnie ważne, gdy potrzebujesz szybko uzyskać odpowiednią temperaturę w pomieszczeniu.
3. Równomierny rozkład temperatury: Wentylator pieca wspomaga naturalny obieg powietrza, zapewniając równomierny rozkład ciepła w całym pomieszczeniu, eliminując zimne strefy.
4. Wysoka efektywność: Kombinacja tych metod ogrzewania jest bardziej wydajna niż systemy oparte wyłącznie na samej konwekcji lub samym nadmuchu, co przekłada się na oszczędność energii i niższe rachunki.
5. Precyzyjna regulacja temperatury: Piece z nadmuchem pozwalają na precyzyjną regulację temperatury, zapewniając optymalny komfort cieplny.
6. Dystrybucja ciepła: Piece z nadmuchem umożliwiają dystrybucję gorącego powietrza specjalnymi rurami. Za ruch gorącego powietrza odpowiada specjalny wentylator tłoczący zdolny do wytwarzania ciągłego ruchu gorącego powietrza.
7. Prosta obsługa: Piece nadmuchowe są łatwe w obsłudze, a ich regulacja jest intuicyjna. Nie występują tu żadne skomplikowane mechanizmy, które mogłyby się zepsuć.
8. Mobilność: Piece nadmuchowe są mobilne, bowiem nie wymagają specjalnych instalacji. Pozwala to na łatwe przenoszenie ich w zależności od potrzeb.
9. Oszałamiająca wszechstronność: Piece nadmuchowe nadają się do ogrzewania różnych pomieszczeń, od domów po hale magazynowe, budowy, warsztaty, szklarnie, pomieszczenia gospodarcze, firmy, garaże.
10. Dodatkowe funkcje: Piece nadmuchowe (określone modele) są wyposażone w sterowniki, które ułatwiają pracę  i dodatkowo podnoszą komfort użytkowania. Sterowniki mogą być odpowiedzialne za włączanie i wyłączanie wentylatora po osiągnięciu odpowiedniej temperatury na piecu, zabezpieczając piec przed przegrzaniem.

DOBÓR MOCY PIECA NADMUCHOWEGO:

Moc nominalna pieca nadmuchowego to maksymalna ilość ciepła, jaką piec może dostarczyć w określonym czasie, pracując zgodnie z instrukcją producenta. Jest to wartość deklarowana i zmierzona w trakcie badań przez producenta i stanowi punkt odniesienia do wyboru odpowiedniego urządzenia do ogrzewania danego pomieszczenia. Wartość ta jest zwykle wyrażona w kilowatach (kW). W naszej ofercie podajemy faktyczną moc nominalną zgodną z przeprowadzonymi badaniami laboratoryjnymi.

Dobór mocy urządzenia grzewczego (pieca nadmuchowego) jest uzależniony od stopnia izolacji pomieszczenia oraz ogrzewanej kubatury. Przyjmuje się, że dla wystarczająco izolowanego pomieszczenia 1 kW mocy wystarcza na ogrzanie 10 m² o standardowej wysokości 2,5 m. Należy właściwie dobierać moc urządzenia dla wielkości ogrzewanych pomieszczeń dla optymalnej pracy pieca nadmuchowego.

Moc grzewcza pieca OKTAGON PN2 to 30 kW nominalnie i 35 kW maksymalnie, co pozwala na ogrzewanie powierzchni do 350 m².

STEROWNIK PIECA NADMUCHOWEGO

W prezentowanym modelu pieca nadmuchowego zastosowaliśmy sterownik SN 21. Pozwala on na regulowanie szybkości obrotów wentylatora w zakresie od 3000 obrotów/min do 5000 obrotów/min. Wyposażony jest w podświetlany wyłącznik zasilania, którego jasność podświetlenia jest zarazem optycznym poglądowym wskaźnikiem ustawionych obrotów nadmuchu. Sterownik charakteryzuje się prostą obsługą oraz niezawodnym działaniem. Regulator zabezpieczony jest wkładką topikową rurkową 1,6 A umieszczoną w gnieździe bezpiecznikowym w dolnej części regulatora. Sterownik można przykręcić do specjalnego mocowania na piecu nadmuchowym.

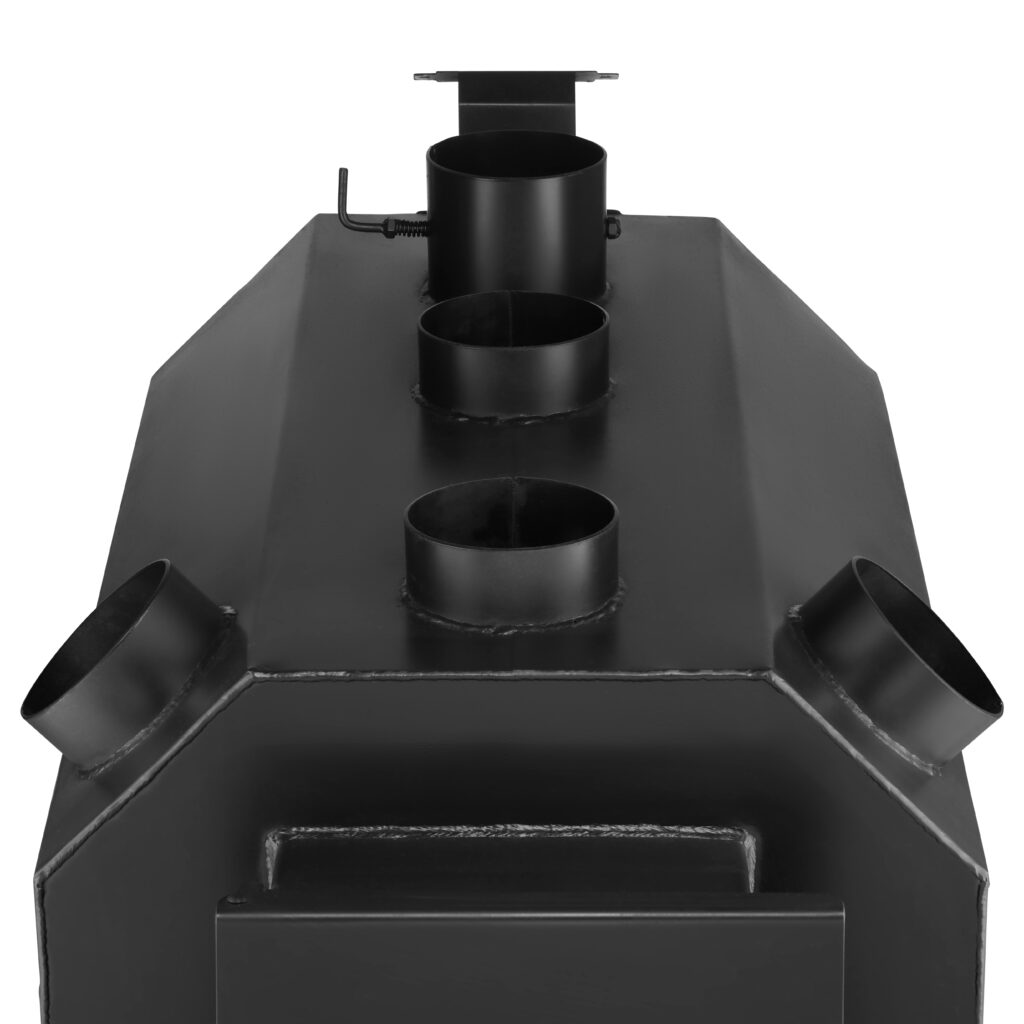

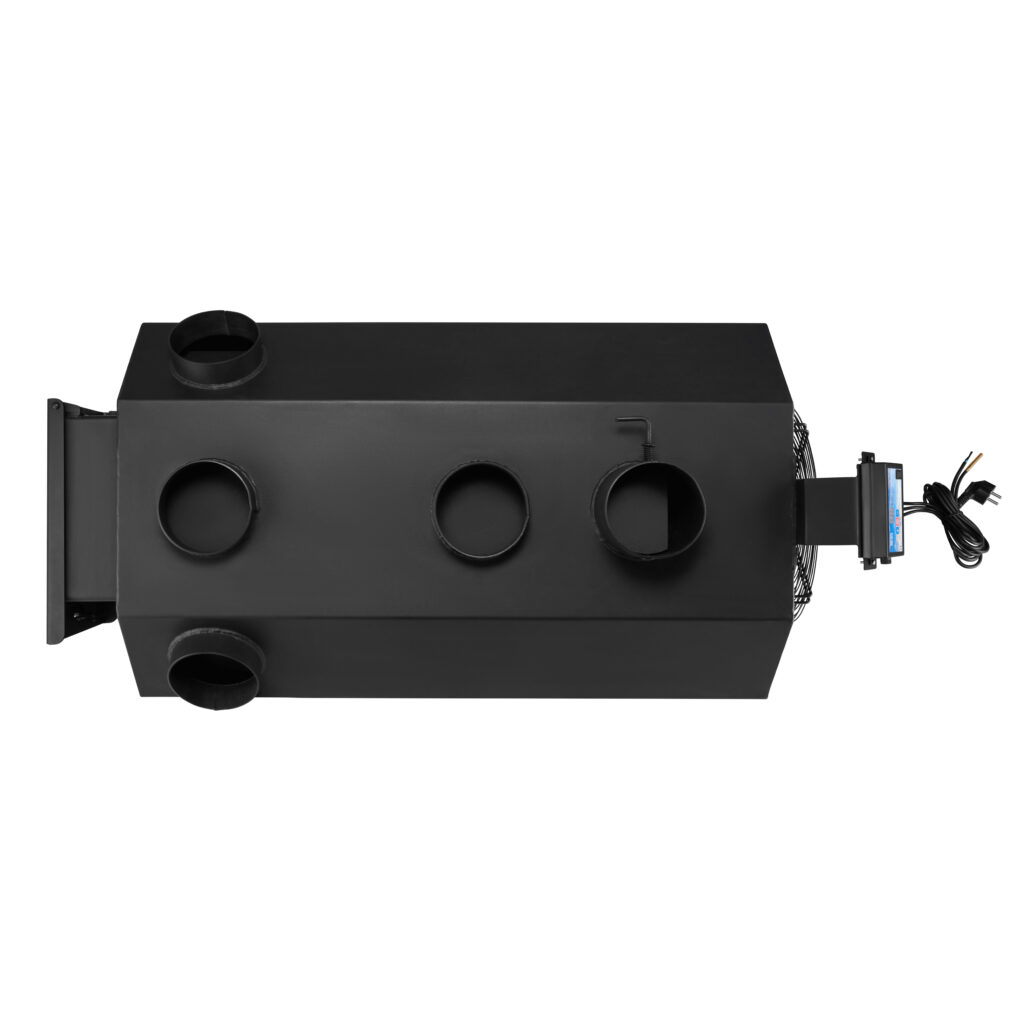

SYSTEM ODPROWADZENIA SPALIN ORAZ GORĄCEGO POWIETRZA

Górna część pieca nadmuchowego OKTAGON PN2 jest wyposażona w centralny wylot spalin zaopatrzony dodatkowo w regulowany szyber oraz cztery wyloty gorącego powietrza. Dlaczego zastosowaliśmy szyber? Jego główną korzyścią jest możliwość regulacji intensywności palenia poprzez ograniczenie ciągu powietrza, co pozwala na lepszą kontrolę nad temperaturą i ekonomiczne zużycie paliwa. Dzięki zamykaniu lub otwieraniu szybra można zmniejszać ryzyko wygaszania ognia w przypadku zbyt dużego przeciągu czy też zapobiegać cofaniu się dymu do pomieszczenia. Użycie szybra może również wpłynąć na poprawę efektywności energetycznej pieca poprzez utrzymanie odpowiedniej cyrkulacji i temperatury spalin. Dodatkowo szyber może przyczynić się do zwiększenia bezpieczeństwa użytkowania pieca, gdyż prawidłowo ustawiony minimalizuje ryzyko nadmiernej kondensacji smoły i osadzania się sadzy w kominie. Wyloty gorącego powietrza umieszczone w strategicznych miejscach pozwalają na łatwy montaż rur odprowadzających gorące powietrze na różne strony.

PALIWO DLA PIECA NADMUCHOWEGO

Piece nadmuchowe typu PN skonstruowano z myślą o wykorzystaniu drewna opałowego i węgla brunatnego jako opału. Nie należy całkowicie wypełniać paleniska opałem – optymalne wypełnienie to około ⅓ wysokości paleniska. Wartość opałowa drewna wynosi przeciętnie 3,5-3,7 kW/kg przy wilgotności drewna poniżej 20%. Do spalania nadaje się drewno o wilgotności nieprzekraczającej 20%. Wilgotność taką uzyskuje się po około 2-letnim okresie składowania. Drewno świeżo pozyskane charakteryzuje się wilgotnością na poziomie 50-60%. Spalanie takiego drewna powoduje, oprócz dwukrotnie większego zużycia paliwa, korozje elementów pieca, osadzanie sadzy w komorze spalania oraz przewodzie kominowym.

Paliwa niezalecane w piecach typu PN to: węgiel kamienny, brykiety z trocin (możliwość wydzielania się dużych ilości sadzy i wystąpienia wysokich temperatur spalin).

Paliwa niedozwolone to: miał węgla kamiennego, koksu, trocin, odpadów, odpadów chemicznych. Spalanie tego typu opału jest zabronione.

DOKUMENTACJA

Obowiązujące obecnie w Europie przepisy wymagają, aby piece grzewcze spełniały normy ECODESIGN 2022 oraz standardy określone w normie EN 13240:2008 dotyczącej ogrzewaczy pomieszczeń. Nasze piece nadmuchowe spełniają wymagane normy i mogą być powszechnie stosowane zgodnie z najnowszymi wymaganiami. Wszelka dokumentacja wymagana przepisami prawa jest dostępna do pobrania:

• Deklaracja Zgodności z ECODESIGN 2022
• Deklaracja Zgodności z EN-PN 13240:2008
• Instrukcja obsługi pieca
• Etykieta energetyczna
• Tabliczka znamionowa
• Instrukcja obsługi sterownika model SN-21
